1.2083VAR

材料介绍

1.2083VAR是一种优质的耐腐蚀塑料模具钢，是高韧性与耐腐蚀性的完美结合，它采用真空电弧重熔VAR技术生产，杂质含量极低，具有良好的耐腐蚀性，优异的抛光性能、高硬度。良好的耐磨性能，优异的延展性和韧性，优异的延展性和韧性，添加了其他合金元素，具有良好的淬透性。

冲击韧性

相比较于其他类型的1.2083/AISI420 不锈钢，1.2083VAR 具有更好的韧性。

抗腐蚀性能

具有良好的抗腐蚀性能，相比较于其他类型的1.2083/AISI420 不锈钢，具有更好的抗腐蚀性能，热处理过程中回火温度对抗腐蚀性能有一定的影响，高温回火会降低抗腐蚀性能，一般采用低温回火。

晒纹性能

由于具有良好的组织均匀性与极低的硫含量1.2083VAR拥有良好的晒纹性能。

交货状态

相退货 硬度≤200HB

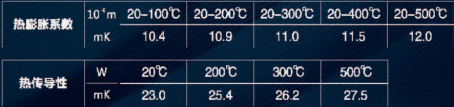

物理性能

热处理

软化退货：在保护气氛下加热至800-820℃，保温4小时后炉冷退火状态下最大布什硬度225HB。

去应力处理：加热到650℃，保温1-2小时，随炉冷却至室温。

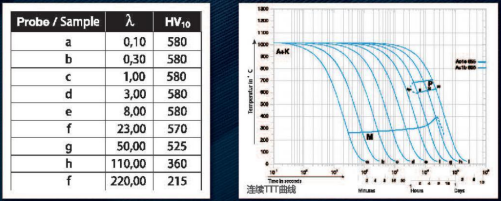

淬火：奥氏体化温度：980℃-1000℃，大模具（厚度＞80mm）推荐采用980℃；冷却温度：＞20℃/min；淬火介质：高压氮气、油；模具需要在压缩保护性气氛下进行淬火，防止脱碳、氧化；保温时间：模具均热后15-30min

回火：根据所需要硬度值，参考回火曲线选择合适的回火温度。至少回火两次，保温时间1h/per20min，至少两小时。

由于经过VAR处理，1.2083VAR具有均匀的显微组织与极低的夹杂物水平，确保了抛光后具有非常好的光亮表面。
