1.2083

材料简介

特别高的抛光性、良好的硬化性、硬化时仍保持良好的尺寸稳定性、耐腐蚀性。

可预硬或以退火态交货。

适合做腐蚀性塑料模具或加入防火剂的塑料用模具。

材料性能

极佳的防腐蚀性能，良好的抛光性及耐磨性。

抗腐蚀性能

具有优良的抗腐蚀性能，热处理过程中高温回火会严重降低抗腐蚀性能，一般采用低温回火。

抛光性能

具有优良的抛光性能，但要达到超高的光洁度，需注意加工工艺。

及时清除电加工后的表面白化层

选择合适的热处理工艺，确保得到精细的组织结构

抛光过程需确保有足够的润滑剂及合适时间控制

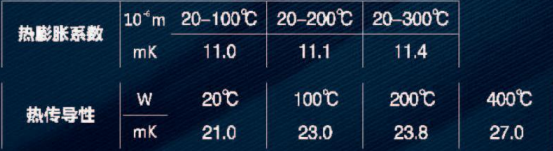

物理性能

热处理

软化退火：在保护气氛下加热至700-800℃，保温两小时后缓慢炉冷，退火状态下最大布氏硬度235HB。

去应力处理：预硬状态：加热到580℃，保温2小时，随炉冷却至室温。退火状态：加热到660℃，保温2小时，随炉冷却至室温。

淬火：奥氏体化温度：1000-1050℃；淬火介质：油，为减小变形，可采用盐浴进行分级冷却；模具需要在保护气氛进行淬火，防止脱碳、氧化；保温时间：模具均热后30min。

回火：根据所需要 硬度值，参考回火曲线选择合适的回火温度。至少回火两次，每次回火后必须冷却至室温，每次回火至少保温2小时。
