1.2738.02VAR

材料简介

VAR（真空电弧重熔）版本的1.2738.02VAR有极高纯净度及均匀度，在抛光及晒纹上有极好的表现。硬度从表面到中心部份非常均匀。预硬到38-42HRC，比时效硬化模具钢有更高的韧性。另外，VAR版本比ESR版本气体含量更低。

适合最高抛光等级的大型模具，或有极度细致晒纹和高要求的模具。

材料性能：

真空电弧重熔产品；具有极高的纯净度和极低偏析程度；在抛光及晒纹上有极好的表现。

抛光性能：

1.2738.02VAR具有极好的抛光性能。由于经过VAR处理，1.2738.02VAR具有均匀的显微结果与极低的夹杂物水平，确保了抛光后具有非常好的光亮表面。

晒纹性能：

由于具有均匀的金相组织和极低的夹杂物水平，MFR x5 Sonder HQ拥有极好的晒纹性能。

超声波测试：

SEP1921-12/84,Examination Class3，Class E/e最高探伤要求。

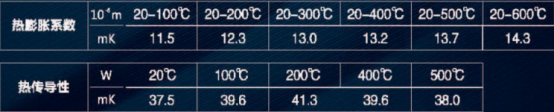

物理性能：

纯净度：

真空电弧重熔是模具钢实现高洁净度的有效方法之一，主要有以下几个方面的优势：气体含量最低；显著减少Sn、As、Pb、Bi、Sb等有害元素；有效降低偏析程度。

使用状态：

38-42HRC

热处理

软化退火：在保护气氛下加热至725±10℃，均温后以10℃/h炉冷到600℃，然后空冷，退火状态下最大布氏硬度240HB。

去应力处理：预硬状态：加热到560℃，保温2小时，随炉冷却至室温。退火状态：加热到600℃，保温2小时，随炉冷却至室温。

淬火：奥氏体化温度：870±10℃；淬火介质：油，模具需要在保护气氛进行淬火，防止脱碳、氧化；保温时间：模具均热后30min。

回火：根据所需要 硬度值，参考回火曲线选择合适的回火温度。至少回火两次，每次回火后必须冷却至室温，每次回火至少保温2小时。
