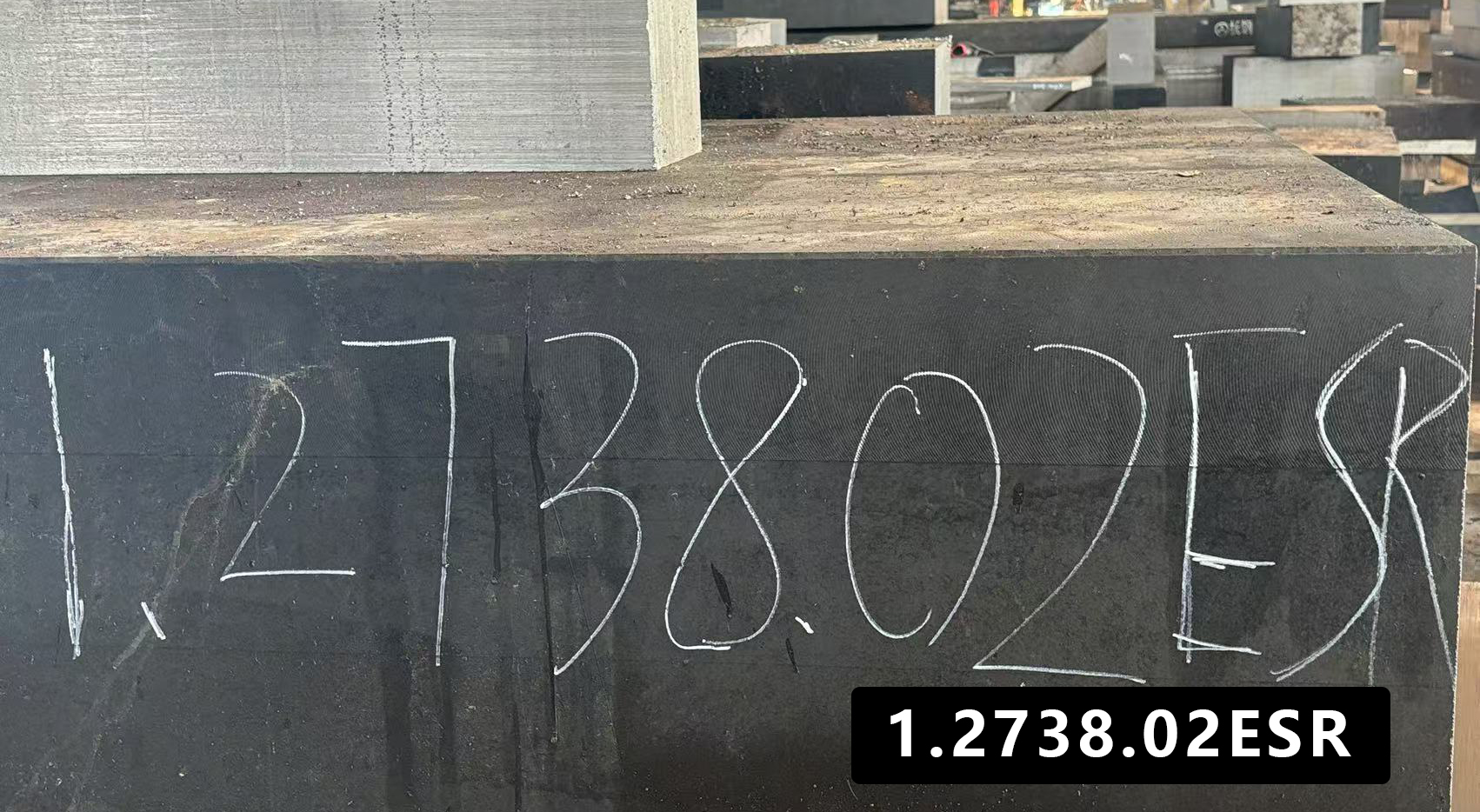

1.2738.02ESR

材料介绍

ESR（电渣重熔）版本的1.2738.02ESR，在抛光及晒纹上有非常优秀的表现。硬度从表面到中心部份非常均匀，预硬到38-42HRC或按客户要求，具有良好的韧性与淬透性，适用于大型模具。

材料性能

电渣重熔产品，具有高的纯净度及低的偏析程度，在抛光和晒纹上有良好的表现。

抛光性能

由于经过ESR处理，1.2738.02ESR具有均匀的显微组织与极低的夹杂物水平，确保了抛光后具有非常好的光亮表面。

晒纹性能

由于具有均匀的金相组织与极低的夹杂物水平，1.2738.02ESR拥有极好的晒纹性能。

超声波测试

SEP1921-12/84, Examination Class3，Class E/e最高探伤要求。

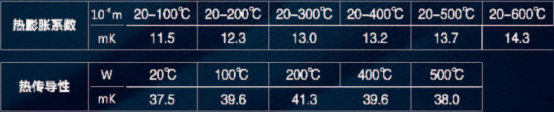

物理性能

热处理

软化退火：在保护气氛下加热至725±10℃，均温后以10℃/h炉冷到600℃，然后空冷，退火状态下最大布氏硬度240HB。

去应力处理：预硬状态：加热到560℃，保温2小时，随炉冷却至室温。退火状态：加热到600℃，保温2小时，随炉冷却至室温。

淬火：奥氏体化温度：870±10℃；淬火介质：油，模具需要在保护气氛进行淬火，防止脱碳、氧化；保温时间：模具均热后30min。

回火：根据所需要 硬度值，参考回火曲线选择合适的回火温度。至少回火两次，每次回火后必须冷却至室温，每次回火至少保温2小时。
