FS878H-HRESR

FS878H-HRESR材料简介：

FS878H-HRESR是在FS878-HR以及FS878H-HR的基础上增加了电渣重熔工艺，该工艺提高了材料的纯净度和组织均匀性，综合性能类似于XPMESR，是国产材料的优秀代表，具体特性如下：

1.   冶炼精细，材料高纯净度和高致密性，低偏析、组织细微均匀；

2.   优良的抛光和晒纹处理性能，抛光性能达到8000#，皮纹达到细纹及几何纹的质量要求

3.   硬度均匀，热传导性能得到提高，具有优秀的焊接性能和良好的塑性

4.   淬透性佳，FS878H-HRESR硬度是HRC37-42，与XPMESR的硬度范围一致

FS878H-HRESR 主要应用

1.   中高端汽车仪表盘、门板、内饰、车灯外罩等

2.   高端冰箱、空调等家电透明件及外壳塑料模具；

3.   高端音响、通讯、电子、办公设备等；

4.   尤其适合于厚度大于400mm，对韧性、抛光性和皮纹蚀刻要求较高的大型塑料模具。

FS878H-HRESR性能相近钢号

FS878H-HRESR冶炼方法

冶炼工艺采用低磷、低硫转炉钢水，经精炼、真空脱气和氩气保护浇注，获得纯净、致密、成分、均匀的钢锭，采用进口保护气氛、熔速可调炉，生产出高纯净度、组织均匀致密的电渣重熔钢锭。

FS878H-HRESR超声波检验

SEP1921厚度≤450 mm E/e级；厚度＞450-810 mm D/d级或满足客户需要。

FS878H-HRESR纯净度

ASTM E45方法A非金属夹杂物A、B、C、D≤1.5级或满足客户需要

FS878H-HRESR冲击试验

1.   测试设备

金属摆锤冲击试验机，型号：NI500C

2.   测试标准

GB/T229-2020

3.   试样类型

试样规格：10mm*10mm*55mm，方向：横向

缺口类型：V型，缺口深度：2mm

4.   测试温度

24℃

5.   测试结果（三支试样平均值）

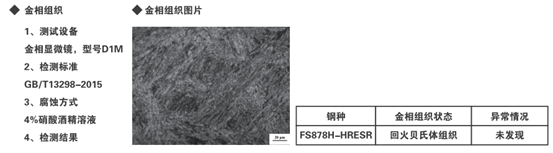

FS878H-HRESR金相组织

FS878H-HRESR物理性能

FS878H-HRESR CCT曲线

FS878H-HRESR回火硬度曲线

FS878H-HRESR 交货状态

预硬化状态： FS878H-HRESR HRC37-42
