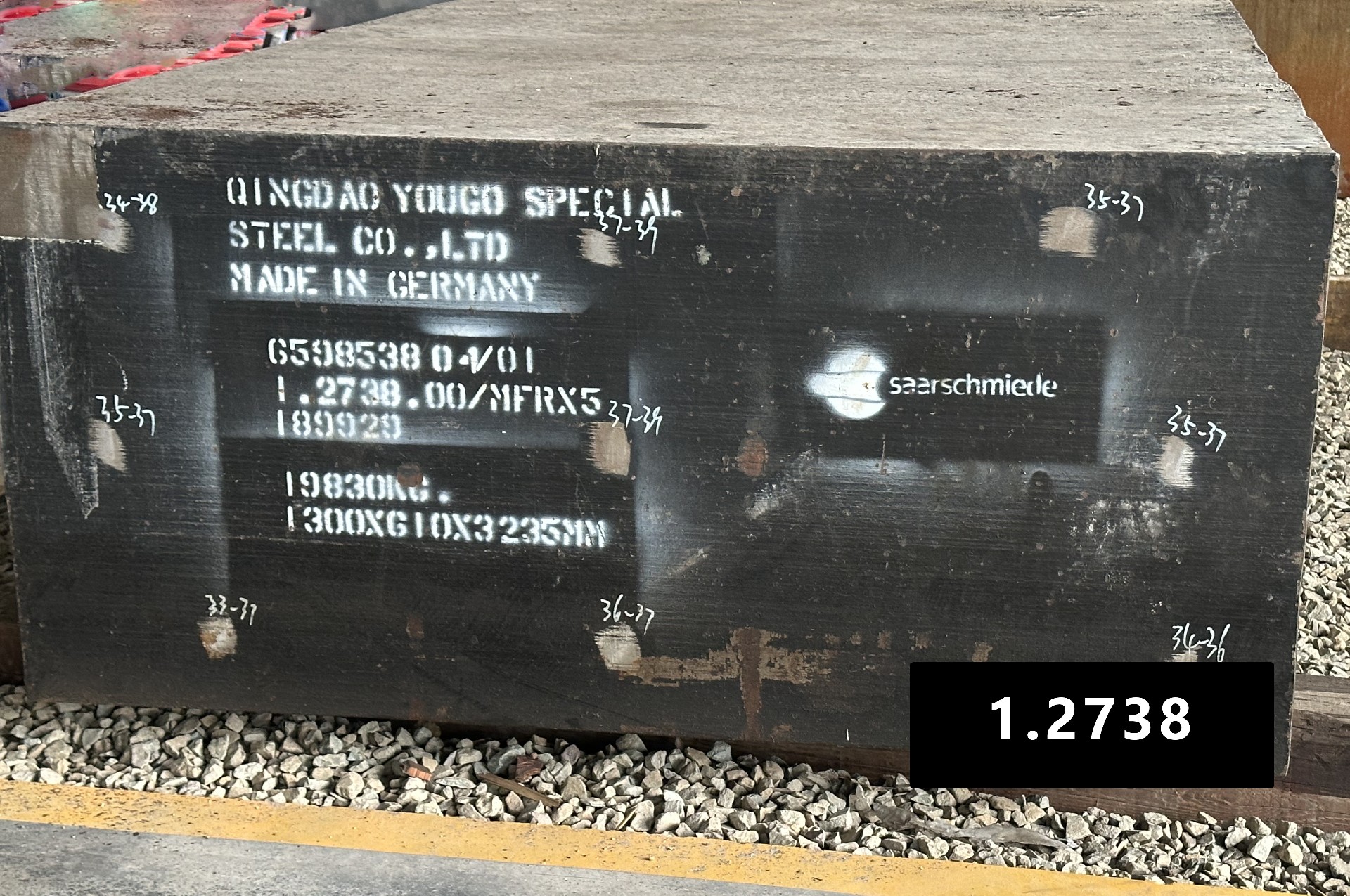

1.2738

材料简介：

良好的可切削性和抛光性，并适用于晒纹，因所增加约1%的镍含量，所以有很好的淬透性，用于大尺寸模具，最大厚度大于1500mm，宽度达到3500mm。

适用于如汽车保险杠、仪表盘等。

硬度范围30-38HRC。

材料性能：

预硬化塑料模具钢；无需热处理，降低生产成本；良好的可切削性和抛光性，因所增加约1%的镍含量，所以有很好的淬透性。

抛光性能：

1.2738具有良好的抛光性能。

典型工艺：先用油石开粗，然后换砂纸进行精磨，砂纸打磨600#至3000#，最后用抛光膏进行镜面抛光，按10号-5号-3号进行上光。

注：钢材抛光时间取决于钢材的应硬度和抛光技巧，过度抛光可能导致差的抛光表面。

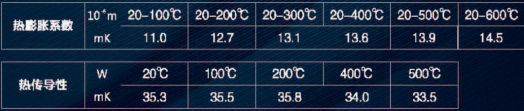

物理性能：

热处理

建议在供货状态（预硬状态）下使用，如果要进行热处理请参考一下信息：

软化退火：在保护气氛下加热至730±10℃，均温后每小时10℃炉冷至600℃，然后空冷，退火状态下最大硬度235HB。

去应力处理：预硬状态：模具粗加工后，加热到580℃，保温2小时，炉冷至室温。退火状态：加热到650℃，保温2小时，随炉冷却至室温。

淬火：奥氏体温度：870℃±10℃，淬火介质：油，模具需在保护气氛中进行淬火，防止脱碳、氧化。保温时间：模具均热后30min。

回火：根绝所需要硬度值，参考回火曲线选择合适的回火温度。至少回火两次，每次回火后必须冷却至室温，每次回火至少保温两个小时。
