1.2344

材料简介：

具有良好的高温前度且在高温下仍保持高韧性的热加工铬钼合金钢。由于具有耐热疲劳性且易于淬透用，可用于制作压铸，挤出及注塑模具，亦可用于顶钢，热切刀片及耐磨性要求的大型塑料硬膜。

Micro900/BG特殊钢锻造及热处理工艺产品，具有良好的各向同性，适用于高要求的以及抛光要求耳朵中大型塑料模具。亦可用于一般压铸模具。

工艺特点：

Micro900/BG是一种工艺路线，它可以在提高均匀性及同向性的前提下，大幅度提高韧性。它具有以下几个方面的优点：含碳量范围狭窄、最低含硫量、高洁净度、偏析少、均匀性、同向性更高、韧性更高。

材料性能：

优良的高温强度；极好的抗热疲劳性；极好的抗回火能力；良好的淬透性。

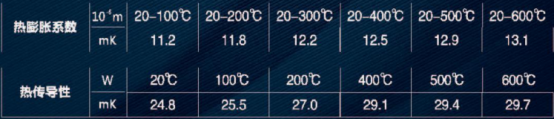

物理性能：

软化退火：在保护气氛下加热至800±10℃，保温4小时后炉冷，退火状态下最大布氏硬度225HB。

去应力处理：加热到650℃，保温2小时，随炉冷却至室温。

淬火：预热温度：850℃；奥氏体化温度：1020℃-1060℃；淬火介质：高速气体、油、盐浴、空气、真空。模具需要压缩保护性气氛中进行淬火，防止脱碳、氧化。保温时间：模具均热后30min。

回火：根据所需要硬度值，参考回火曲线选择合适的回火温度。至少回火两次，每次回火后必须冷却至室温，每次回火至少保温两个小时，应避免在450-550℃回火，以避免回火脆性。

高温强度：

1.2344有更好的高温强度。

晒纹性能

由于具有良好的组织均匀性与极低的硫含量1.2344拥有良好的晒纹性能，适合用于高要求的压铸模具、塑料模具、加玻纤产品的模具。

抛光性能：

淬火回火后有良好的抛光性能，建议研磨顺序：

油石研磨：#180-#240-#320-#400-#600-#800-#1000

砂纸研磨：#600-#800-#1000-#1500

钻石膏研磨：#1800-#3000-#8000
